INDUKTIONSGENERATOR PFG60K25S2
Der kompakte Mittelfrequenz-Induktionsgenerator PFG60K25S2 umfast breite mögliche Einsatzgebiete im Bereich induktive Metall-Wärmebehandlung: glühen, härten, anlassen, schmelzen, weich und hartlöten, speziall geeignet für Anlagen zur Preform- und Faserherstellung.
Eigenschaften und Vorteile
- Kompakte Bauweise und Dimensionen des Frequenzumrichters und LC-Ausgangsteils mit Trenntrafo und Kondensarorbaterie mit der Anschluss für schnelles wechselen der Induktoren
- Separate Heizstation mit flexiblen Anschlusskabel (Länge bis 7m), für einfache und flexiblen Einbau im »automatische Einrichtung« Anschluss ueber Leistungs-Stecker
- Aluminium-Gehäuse des Generators und LC-Ausgangsteils
- Kleines Gewicht der gesamten Anlage
- Leistungsregelung von 6 bis 100% mit Schrittsuffe 1% (Steuereinheit)
- Stabilisation und Begrenzung der MF- Ausgang- Spannung, Strom und Leistung
- Überspannung und Überlastschutz des Ausgangs
- Dynamische Kurzschlussschutz der Transistoren
- Thermische Überwachung des Leistungshalbleiters
- Einstellmöglichkeit von zwei Zeit-Interwale (Timers) von 0,1 bis 120s mit Einstellmöglichkeit von zwei Leistungsstufen von 6 bis 100% in Reihenfolge (T1+T2 – 240s, P-von 6 bis 100%)
- Zeigen der Zeitzähler-Intervalls mit gleichzeitiger Anzeige der Ausgangsspannung, Leistung und Frequenz auf 4 x 20 O-LED Display –im Betrieb
- Fehlerdiagnostik mit Speicher
- Automatische Anpassung und Synchronization an Resonanzfrequenz des Schwinkreises
- Die modernste Leistungs- IGBT Technik in Kombination mit störsicherer +/- 15V C-MOS analog Steuer und Regelungs-Schaltungstechnik, mit Prozessorkontrolle und Überwachung
- Reines Parallelendschwingkreis, damit großer Wirkungsgrad des Umrichters >90%
- Einfache Handhabung und Bedienung, zuverlässigen Betrieb, Soft-Start
- Anschluss an Drehstrom ohne Nullleiter
Technische Daten:
- Anschluss an Drehstrom 3 x 400V, +,-5% /50-60 Hz, 3x100A
- Drehstrom-Anschlusswert: 65 kVA
- Netz-Ueberlastaussloeser 3 x 100A - (eingebaut)
- MF Ausgangsleistung: Max. 60 kW

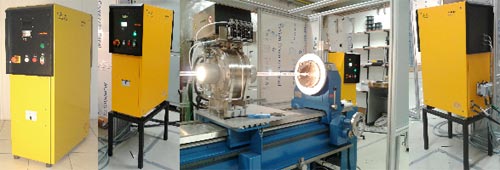

- MF Nennfrequenz von 20kHz bis 30kHz (Beispiel am Foto)
- MF Spannung am Induktor: max. 250V (Beispiel am Photo)
- Wasserkuehlung 6-8l/min., 3 bis 5 bar, max 25 0C, Anschluss 3/8" oder Anschluss 12/8mm
- Abmessungen Frequenz -Umrichter: H: 1085 (+500mm Sockel), B: 350 mm, T: 760 mm
- Abmessungen des Ausgangskreises:H:185 mm, B: 255 mm, T: 375 mm
- Gewicht des Umrichters ca. 90 kg
- Gewicht des Ausgangskreises ca. 22 kg
 |
|
