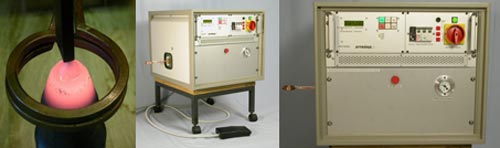

INDUKTIONSGENERATOR PHIC15K30S
Der Mittelfrequenz-Induktionsgenerator PHIC15K30S umfast breite mögliche
Einsatzgebiete im Bereich induktive Metall-Wärmebehandlung: glühen, härten,
anlassen, schmelzen, weich und hartlöten von verschiedenen Metalle oder
Diamanten an Schneidewergzeuge u.s.w..
Eigenschaften und Vorteile
- Kompakte Bauweise und Dimensionen
- Kleines Gewicht des Generators
- Leistungsregelung von10 bis 100%
- Stabilisation und Begrenzung der MF- Ausgang- Spannung, Strom und
Leistung
- Überspannung und Überlastschutz der Ausgang
- Dynamische Kurzschlussschutz der Transistoren
- Thermische Überwachung des Leistungshalbleiters
- Einstellmöglichkeit von zwei Zeit-Interwale (Timers) von 0,1 bis
25,5s mit Einstellmöglichkeit von zwei Leistungsstufen von 10 bis 100% in
Reihenfolge
- LCD Anzeige mit Zeitzähler des Intervalls mit gleichzeitiger Anzeige
der Ausgangsspannung und Leistung
- LCD Fehlerdiagnostik mit Speicher
- Große Lastanpassung durch esonanzabgleich des Schwingkreises in
Bereich 75% bis 125% der Nennfrequenz
- Die modernste Leistungs- IGBT Technik in Kombination mit
störsicherer +/- 15V C-MOS analog Steuer und Regelungs-Schaltungstechnik,
mit Prozessorkontrolle und Überwachung
- Parallelendschwingkreis, damit großer Wirkungsgrad des Umrichters >90%
- Einfache Handhabung und Bedienung
- Anschluss an Drehstrom ohne Nullleiter
Technische Daten:
- Anschluss an Drehstrom: 3 x 400V , +5, -5% /50-60 Hz über CEE form
Stecker 3X32A -IP44
- Drehstrom-Anschlusswert: 18kVA
- Netzsicherungen: 3 x B25A - (eingebaut)
- MF- Ausgangsleistung: Max. 15kW
- MF Nennfrequenz: 30 kHz
- MF Spannung am Induktor: Max. 60V (Induktor a.d.Bild2)
- Kühlwasserbedarf ca. 3 - 5l/min, Max. 30°C, Anschluss 15/10mm
- Abmessungen Frequenz -Umrichter: H: 177 mm (4HE), B: 449 mm (19"),
T: 470 mm
- Abmessungen ges. Generators: H: 610 mm, B: 553 mm, T: 600 mm
- Gewicht des Umrichters ca. 23kg
- Gewicht ges. Generators ca. 45 kg
|
|
