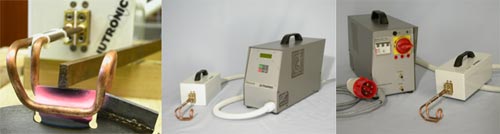

INDUKTIONSGENERATOR
PHIC10K30P
Der mobile Mittelfrequenz-Induktionsgenerator PHIC10K30P umfast breite mögliche Einsatzgebiete: glühen, härten, anlassen, schmelzen, Schrumpfverbindungen, weich und hartlöten. Es besteht auch Möglichkeit nicht -ferromagnetische Metalle oder (Diamanten an Sägeblätter: S-2,8 bis 16mm, Länge 25 do 40mm) zu löten.
Eigenschaften und Vorteile
- kompakte Bauweise und Dimensionen (ca.2dm3/kW)
- kleines Gewicht des Umrichters (<2kg/kW)
- Leistungsregelung von 14 bis 100%
- Stabilisation und Begrenzung der MF- Ausgang- Spannung, Strom und Leistung
- Überspannungsschutz am Ausgang
- dynamische Transistor-Kurzschlussschutz
- thermische Überwachung des Leistungshalbleiters
- Einstellmöglichkeit zwei Zeitinterwale (Timer) mit der Einstellung von zwei Ausgangsleistungsniveaus in Stufenfolge (2 x 25s, von 14 bis 100%)
- LCD Anzeige mit Zeitzähler des Intervalls mit gleichzeitiger Anzeige der Ausgangsspannung und Leistung
- LCD Fehlerdiagnostik mit Speicher
- ausgestattet mit separater MF-Heitzstation mit 1,5m MF-Kabel ermöglichen eine flexible Anpassungstechnik und eine optimale Leistungsübertragung zum bearbeitenden Werkstück
- große Lastanpassung durch Resonanzabgleich des Schwingkreises in Bereich +,- 50% der Nennfrequenz
- die modernste Leistungs- IGBT Technik in Kombination mit störfreien C-MOS analog Steuer- Mess -Regelung, und Prozessorkontrolle und Überwachung
- Parallelschwingkreis am Heizstation, damit großer Wirkungsgrad des Umrichters >90%
- einfache Handhabung
- Anschluss an Drehstrom ohne Nullleiter
Technische Daten:
- Anschluss an Drehstrom: 3 x 400V , +5, -5% /50-60 Hz
- Drehstrom-Anschlusswert: 9,5 kVA
- Netzsicherungen: 3 x B20A - (eingebaut)
- MF- Nennleistung: Max. 8 kW
- MF Nennfrequenz: 30 kHz
- MF Induktor-Spannung: Max. 50V
- Kühlwasserbedarf ca. 3l/min, Max. 30°C, Umgebungstemp. 35°C
- Abmessungen Generator: H: 254mm, B: 165 mm, L: 464 mm
- Abmessungen MF-Hetzstation: H: 100mm, B: 120 mm, L: 240 mm
- Gewicht-Generator 15 kg
 |
|
