INDUKTIONSGENERATOR PHIC15K25N

Eigenschaften und Vorteile

• Kompakte Bauweise und kleine Dimensionen des Generators und Ausgangteiles – Kondensatorbaterie mit dem Induktor

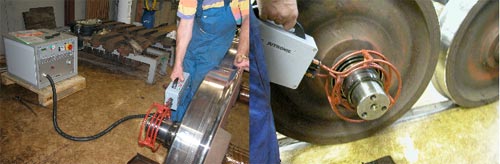

• Separate Heizstation mit flexiblen Anschlusskabel (Laenge 3m)
• Kleines Gewicht des Generators und Erwaermungsanlage
• Leistungsregelung von 6 bis 100%
• Stabilisation und Begrenzung der MF- Ausgang- Spannung, Strom und Leistung
• Überspannung und Überlastschutz der Ausgang
• Dynamische Kurzschlussschutz der Transistoren
• Thermische Überwachung des Leistungshalbleiters
• Einstellmöglichkeit von zwei Zeit-Interwale (T1+T2 - 2X25,5s, P – von 6 bis 100%)
• LCD Anzeige mit Zeitzähler des Intervalls mit gleichzeitiger Anzeige der Ausgangsspannung und Leistung
• LCD Fehlerdiagnostik mit Speicher
• Große Lastanpassung durch Resonanzabgleich des Schwingkreises
• Die modernste Leistungs- IGBT-Technik in Kombination mit störsicherer C-MOS analog Steuer und Regelungs-Schaltungstechnik, mit Prozessorkontrolle und Überwachung
• Parallelendschwingkreis, damit großer Wirkungsgrad des Umrichters >90% Einfache Handhabung und Bedienung
• Anschluss an Drehstrom ohne Nullleiter

Technische Daten:

• Anschluss an Drehstrom: 3 x 400V , +5, -5% /50-60 Hz über Stecker 3X32A -IP44
• Drehstrom-Anschlusswert: 18kVA
• Netzsicherungen: 3 x B25A - (eingebaut)
• MF- Ausgangsleistung: Max. 15kW
• MF Nennfrequenz: 25kHz bis 35kHz
• MF Spannung am Induktor ca. 120V
• Kühlwasserbedarf 3 - 5l/min, Max. 30°C, Anschluss 15/10mm
• Abmessungen Frequenz -Umrichter: H: 470 mm, B: 553 mm, T: 600 mm
• Abmessungen des Ausgangskreises: H: 160 mm, B: 260 mm, T: 90 mm
• Gewicht des Umrichters ca. 45 Kg
• Gewicht des Ausgangskreises ca. 6 Kg
