VORWÄRMEN, SCHRUMPFEN, SCHWEIßEN VON FLASCHENVERSCHLUSS-FOLIE |
|
 |
|
|
|
|
PFG25K20R

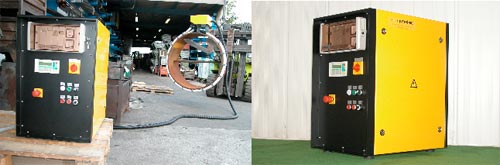

Transistor MF-Umrichter PFG25K20R mit Induktions-Erwärmungs-Anlage gefertigt zur induktiver Erwärmung von Stahlrohren b.W. Vorwärmen von unbeschichteten Rohrenden auf die Temperatur ca. 180° – 200° C.
Eigenschaften und Vorteile
- Kleines Gewicht des Generators und Ausgangskreises mit Kondensator Batterie und Flexinduktor
- Kompakte Bauweise und Dimensionen
- Leistungsregelung von 10 bis 100%
- Stabilisation und Begrenzung MF- Ausgang- Spannung, Strom und Leistung
- Überspannung und Überlastschutz der Ausgang
- Dynamische Kurzschlussschutz der Transistoren
- Thermische Überwachung des Leistungshalbleiters Große Lastanpassung durch Resonanzabgleich des Schwingkreises in Bereich 75% bis 125% der Nennfrequenz
- Die modernste Leistungs- IGBT Technik in Kombination mit störsicherer +/- 15V C-MOS analog Steuer und Regelungs-Schaltungstechnik, mit Prozessorkontrolle und Überwachung
- Parallelendschwingkreis, damit großer Wirkungsgrad des Umrichters >90%
- Einfache Handhabung und Bedienung
- Anschluss an Drehstrom ohne Nullleiter
Technische Daten:
- Anschluss an Drehstrom: 3 x 400V, +10, -10% /50 Hz, über Stecker 4x63A
- Drehstrom-Anschlusswert: 26 kVA
- Netzsicherungen: 3 x 50Aac - (eingebaut)
- MF Ausgangsleistung: Max. 25 kW
- MF Nennfrequenz: von 10kHz bis 30kHz
- MF Spannung am Induktor: vom 50 bis 250V
- Kühlwasserbedarf ca. 5l/min., 3 bis 5 bar, max 30°C, Anschluss 15/10mm
- Abmessungen Frequenz -Umrichter: H: 700 mm, B: 450 mm, T: 610 mm
- Abmessungen Ausgangteiles: H: 160 mm, B: 280 mm, T: 320 mm
- Zuleitung Generator –Flexinduktor 8m
- Flexinduktor Länge 3,2 m mit wasserkühlte Kondensator Batterie
- Kondensator Batterie 500kVAr –25kHz
- Gewicht ges. Generators ca. 115 kg
- Gewicht ges. Flexinduktor ca. 38 kg
 |
|
| |
|
|
|
 |
