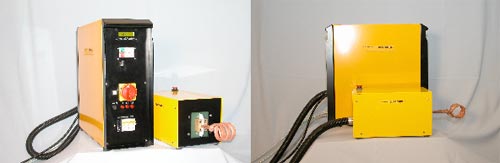

Der Mittelfrequenz-Induktionsgenerator PIC25K08TG verbunden mit langen und leichten MF-Flex- Kabelleitungen an handgetriebenen Kippschmelzofen. Dieses Ofen, hergestellt aus Edelstahl und hitzebeständigen Isoplatten ist entwickelt für Feingiessereien zur schmelzen von Eisen ode Nicht-Eisenmetallen oder Edelmetall-Legierungen. Bei dieser modernen Schmelzanlage ist möglich reinen Keramiktiegel bis Temperatur ca. 1700°C, Elektrographit oder Tonngraphitiegel bis ca. 1300°C, Tigelvolumen ca. 3500ccm verwenden.
Eigenschaften und Vorteile
- Kleines Gewicht und Kompakte Bauweise und Dimensionen des Generators und Kippschmelzofens
- Separate Schmelzstation mit langen (bis 6m) MF-Kabel und Wasserkühlung ermöglich eine freie und sichere Bedienung
- Fern Ein und Ausschaltung der Leistung und Not-Aus Schalter an Schmelzofen mit zusätzlichen Potentiometer für Leistungsregelung.
- Leistungsregelung stufenlos von 5 bis 100%
- Stabilisation und Begrenzung MF- Ausgang- Spannung, Strom und Leistung
- Überspannung und Überlastschutz der Ausgang
- Dynamische Kurzschlussschutz der Transistoren
- Thermische Überwachung des Leistungshalbleiters automatische Lastanpassung durch Resonanzabgleich des Schwingkreises
- Die modernste Leistung-IGBT Technik in Kombination mit störsicheren +/- 15V C-MOS analog Steuer- und Regelung Schaltungtechnik, mit Prozessorkontrolle und Überwachung
- Einfache Handhabung und Bedienung (durch Simatic Bediengeraet und Leiterplatten LED Anzeigen)
- Parallel–Schwingkreiss damit großer Wirkungsgrad des Umrichters >90%
- Anschluss an Drehstrom ohne Nullleiter
Technische Daten:
- Anschluss an Drehstrom: 3 x 400V , +5, -5% /50-60 Hz über CEE form Stecker 4X63A
- Drehstrom-Anschlusswert: 28kVA
- Netzsicherungen: 3 x B63A - (eingebaut)
- MF- Ausgangsleistung: Max. 25kW
- MF Nennfrequenz: 8kHz, Bereich von 7kHz bis 12kHz
- MF Spannung am Induktor: max. 350V – Anlage am Bild)
- Kühlwasserbedarf ca. 8 - 10l/min, 3 bis 5 Bar, Max. 25°C, Anschluss 1⁄4" oder 15/10mm
- Abmessungen Frequenz -Umrichter: H: 1500 mm, B: 800 mm, T: 500 mm
- Abmessungen der Giessanlage: H: 1000 mm(+/-200), B: 850 mm, T: 800 mm
- Gewicht des Umrichters ca. 180 kg
- Gewicht der Giessanlage ca. 150 kg
 |
|
