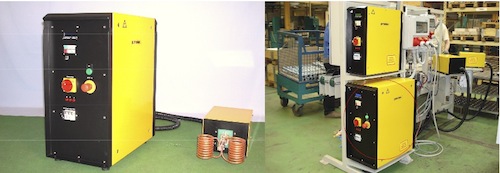

INDUKTIONSGENERATOR PFG15K25S2
Der Mittelfrequenz-Induktionsgenerator PFG15K30S3 umfast breite mögliche Einsatzgebiete im Bereich induktive Metall-Wärmebehandlung: glühen, härten, anlassen, schmelzen, weich und hartlöten verschiedene Metalle oder Diamanten an Schneidewergzeuge u.s.w..
Eigenschaften und Vorteile
- Kompakte Bauweise und Dimensionen
- Kleines Gewicht des Generators und Ausgangsschwingkreises
- Separate Heizstation mit flexiblen Anschlusskabel (Länge bis 5m),
- Leistungsregelung von 6 bis 100% mit Schrittsuffe 2%
- Stabilisation und Begrenzung der MF- Ausgang- Spannung, Strom und Leistung
- Überspannung und Überlastschutz des Ausgangs
- Dynamische Kurzschlussschutz der Transistoren
- Thermische Überwachung des Leistungshalbleiters
- Einstellmöglichkeit von zwei Zeit-Interwale (Timers) von 0,1 bis 25,5s mit Einstellmöglichkeit von zwei Leistungsstufen von 10 bis 100% in Reihenfolge (T1+T2 -2 x 25,5s, P-od 6 do 100%) oder (T1+T2 -2 x 255s)
- LCD Anzeige mit Zeitzähler des Intervalls mit gleichzeitiger Anzeige der Ausgangsspannung und Leistung
- LCD Fehlerdiagnostik mit Speicher
- Große Lastanpassung durch Resonanzabgleich des Schwingkreises in Bereich 75% bis 125% der Nennfrequenz
- Die modernste Leistungs- IGBT Technik in Kombination mit störsicherer +/- 15V C-MOS analog Steuer und Regelungs-Schaltungstechnik, mit Prozessorkontrolle und Überwachung
- Parallelendschwingkreis, damit großer Wirkungsgrad des Umrichters >90%
- Einfache Handhabung und Bedienung
- Anschluss an Drehstrom ohne Nullleiter
Technische Daten:
- Anschluss an Drehstrom: 3 x 400V, +5, -5% /50-60 Hz, über CEE Form Stecker 4x63A
- Drehstrom-Anschlusswert: 28 kVA
- Netzsicherungen: 3 x B50A - (eingebaut)
- MF- Ausgangsleistung: Max. 25 kW
- MF Nennfrequenz: 25kHz
- MF Spannung am Induktor: Max. 60V (an Beispiel)
- Kühlwasserbedarf ca. 5-8l/min., 3 bis 5 bar, max 30°C, Anschluss 3⁄4« oder 13/10mm
- Abmessungen Frequenz -Umrichter: H: 700 mm, B: 330 mm, T: 600 mm
- Abmessungen des Ausgangskreises: H: 185 mm, B: 240 mm, T:360 mm
- Gewicht des Umrichters ca. 35 kg
- Gewicht des Ausgangskreises ca. 18 kg
 |
|
