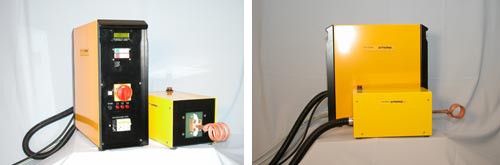

INDUKTIONSGENERATOR PHG15K25S3

Eigenschaften und Vorteile

• Kompakte Bauweise und Dimensionen
• Kleines Gewicht des Generators und Ausgangsschwingkreises
• Separate Heizstation mit flexiblen Anschlusskabel (Länge 3m),
• Leistungsregelung von 10 bis 100%
• Stabilisation und Begrenzung der MF- Ausgang- Spannung, Strom und Leistung
• Überspannung und Überlastschutz des Ausgangs
• Dynamische Kurzschlussschutz der Transistoren
• Thermische Überwachung des Leistungshalbleiters
• Einstellmöglichkeit von zwei Zeit-Interwale (Timers) von 0,1 bis 25,5s mit Einstellmöglichkeit von zwei Leistungsstufen von 10 bis 100% in Reihenfolge (T1+T2 -2 x 25,5s, P-od 6 do 100%) oder (T1+T2 -2 x 255s)
• LCD Anzeige mit Zeitzähler des Intervalls mit gleichzeitiger Anzeige der Ausgangsspannung und Leistung
• LCD Fehlerdiagnostik mit Speicher
• Große Lastanpassung durch Resonanzabgleich des Schwingkreises in Bereich 75% bis 125% der Nennfrequenz
• Die modernste Leistungs- IGBT Technik in Kombination mit störsicherer +/- 15V C-MOS analog Steuer und Regelungs-Schaltungstechnik, mit Prozessorkontrolle und Überwachung
• Parallelendschwingkreis, damit großer Wirkungsgrad des Umrichters >90%
• Einfache Handhabung und Bedienung
• Anschluss an Drehstrom ohne Nullleiter

Technische Daten:

• Anschluss an Drehstrom: 3 x 400V, +5, -5% /50-60 Hz, über CEE Form Stecker 4x32A
• Drehstrom-Anschlusswert: 18 kVA
• Netzsicherungen: 3 x B25A - (eingebaut)
• MF- Ausgangsleistung: Max. 15 kW
• MF Nennfrequenz: 25kHz
• MF Spannung am Induktor: Max. 90V
• Kühlwasserbedarf ca. 3-5l/min., 3 bis 5 bar, max 30°C, Anschluss 15/10mm
• Abmessungen Frequenz -Umrichter: H: 530 mm, B: 190 mm, T: 470 mm
• Abmessungen des Ausgangskreises: H: 180 mm, B: 200 mm, T:300 mm
• Gewicht des Umrichters ca. 23 kg
• Gewicht des Ausgangskreises ca. 12 kg
