Opis

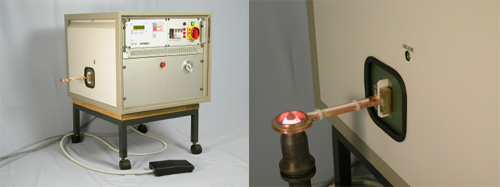

Indukcijski generator PHIC15K30S je namenjen za široke potrebe orodjarske industrije. Za indukcijsko kaljenje, popuščanje, kovanje, taljenje, spajkanje različnih kovin in diamantov na rezilna orodja.
Lastnosti in prednosti
|
Kompaktna gradnja in majhne dimenzije naprave z vgrajenim izhodnim-prilagoditvenim transformatorjem, kondenzatorsko baterijo ter priključkom za hitro menjavo induktorjev |
|
|
majhna teža naprave |
|
|
regulacija izhodne moči od 10 do 100% |
|
|
stabilizacija in omejitev SF izhodne napetosti, toka in moči |
|
|
prenapetostna in kratkostična zaščita izhoda |
|
|
kratkostična - dinamična zaščita tranzistorja |
|
|
možnost nastavitve dveh časovnih intervalov (timerjev) z nastavitvijo dveh nivojev izhodne moči v zaporednem delovanju (T1+T2-2 x 25,5s, P-od 10 do 100%) |
|
|
prikaz in odštevanje časov -intervalov segrevanja s hkratnim prikazom izhodne napetosti in moči na LCD zaslonu |
|
|
pomnilnik napak z LCD prikazom – okrajšavo napake |
|
|
avtomatska prilagoditev in sinhronizacija na resonančno frekvenco nihajnega kroga |
|
|
najmodernejša močnostna IGBT tehnika v kombinaciji s C-MOS analognim krmiljenjem in regulacijo ter procesorskim nadzorom in kontrolo funkcij in parametrov. |
|
|
paralelni nihajni krog na izhodu, zato velik izkoristek pretvornika >90% |
|
|
enostavno rokovanje |
|
|
obratovanje brez ničnega vodnika |
Tehnični podatki
|
|
priključek na trifazno omrežje 3 x 400V, +5, -5% /50-60 Hz, preko vtičnice 3x32A - IP44 |
|
|
priključna moč 18 kVA |
|
|
Vhodne varovalke 3 x B25A - (vgrajene) |
|
|
MF izhodna moč max. 15 kW |
|
|
MF delovna frekvenca od 25kHz do 35kHz |
|
|
MF izhodna napetost na induktorju max. 60V |
|
|
vodno hlajenje 3-5l/min., 3 do 5 bar, max 30°C, priključek 15/10mm |
|
|
mere frekv. pretvornika: V: 177 mm (4HE), Š: 449 mm (19"), G: 470 mm |
|
|
mere celotne naprave: V: 610 mm, š: 553 mm, G: 600 mm |
|
|
teža generatorja ca. 23 kg |
|
|
teža celotne naprave ca. 45 kg |
|
|
